 Montage du stabilisateur | | 26 février 2012 |  |
|

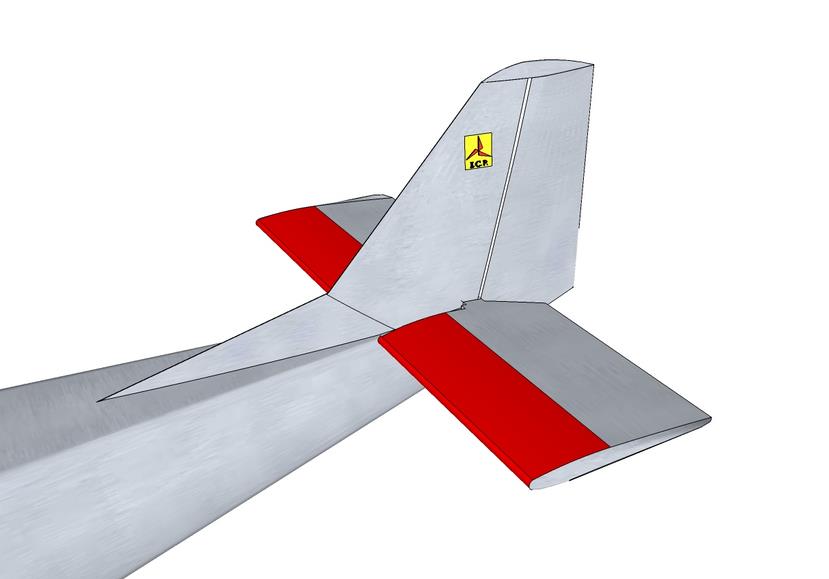

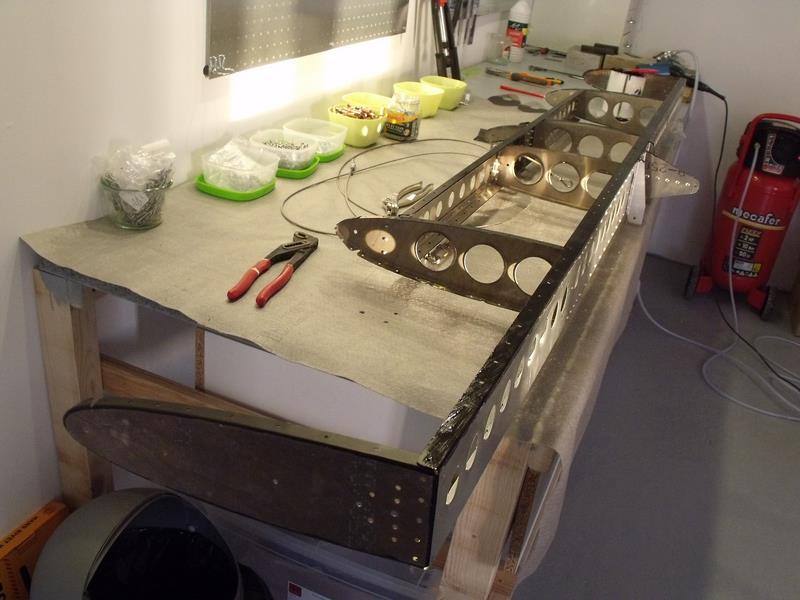

Structure |  La structure du stabilisateur se monte sans problème après peinture de fond sur les surfaces en contact |
|
Les problèmes commencent..... |  Dans cette pièce il y a plusieurs points un peu plus délicats:
Le câble "à cabrer" qui part du manche à balais et qui arrive sur la partie supérieure du guignol de l'élévateur (numéro de pièce SC900) passe à travers le stabilisateur.
Il entre par la partie basse du bord d'attaque et ressort sur la partie haute et arrière de l'extrados.
Les lumières rectangulaires qui permettent ce passage sont équipées de passe-câble en plastique noir qu'il faut riveter à l'intérieur du revêtement.
L'extrémité du câble qui se retrouvera à l'arrière du stabilisateur (vers la gouverne de profondeur) se termine par un oeillet simple, le côté équipé d'un tendeur est à l'autre bout, vers le manche à balais. |
|

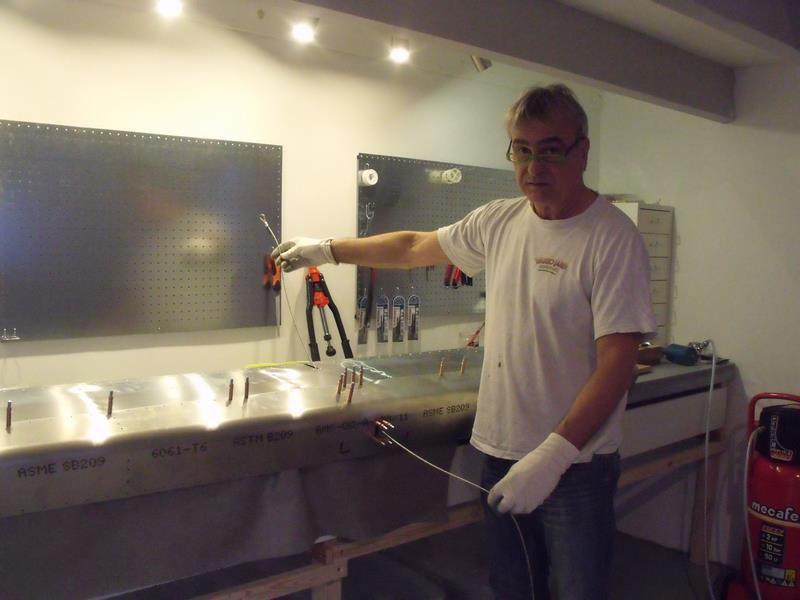

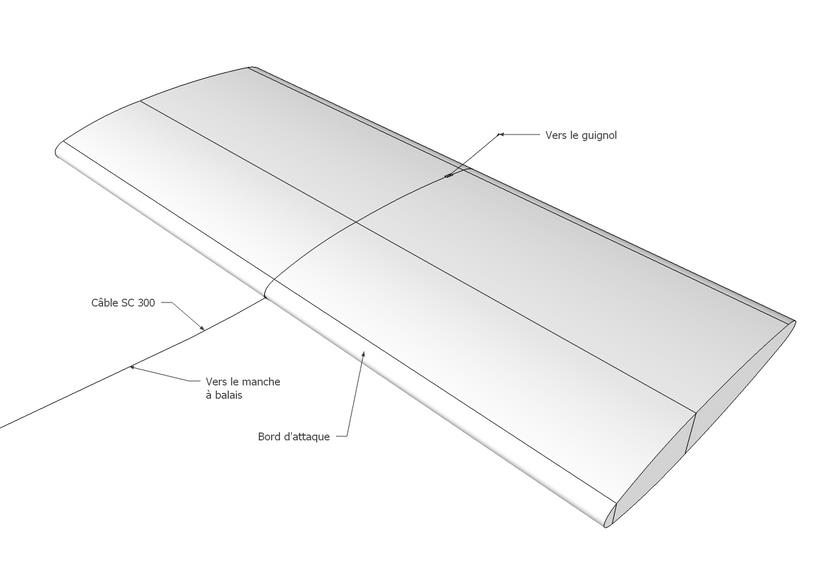

Passage du câble à cabrer SC900 |  .. |
|

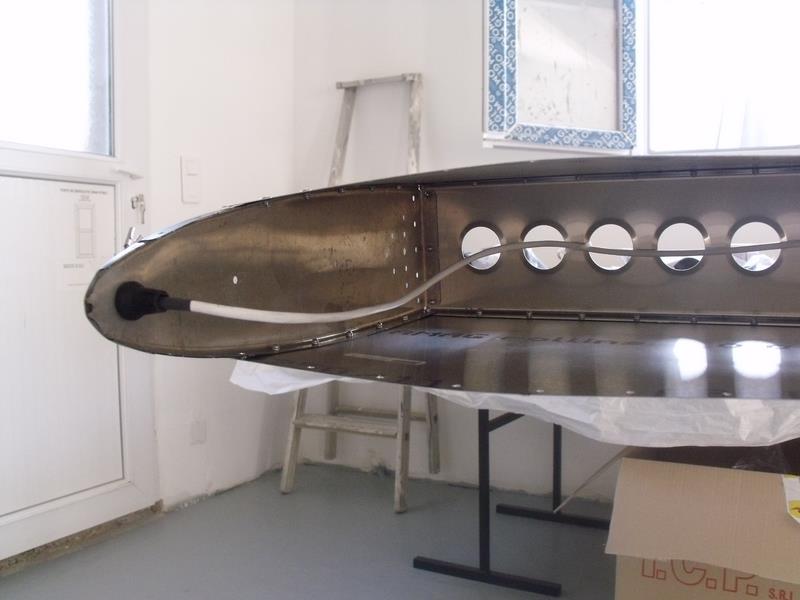

Le cable électrique du trim de profondeur |  Le petit moteur du trim électrique de profondeur se fixe sur la nervure gauche du stabilo.
Le câble d'alimentation passe par un trou(13mm) qu'il faudra faire dans le revêtement de l'extrados selon le schéma du manuel.
Ce câble ressort par un trou(13mm) qu'il faut agrandir dans la nervure gauche.
Dans ces deux trous il faut y loger un passe fil en caoutchouc pour ne pas abîmer le câble au passage de la tôle.
On peut voir ci-contre le passe fil qu'on a trouvé dans un sachet du Kit, on espère que c'est le bon car le manuel ne spécifie pas le numéro de pièce. |
|

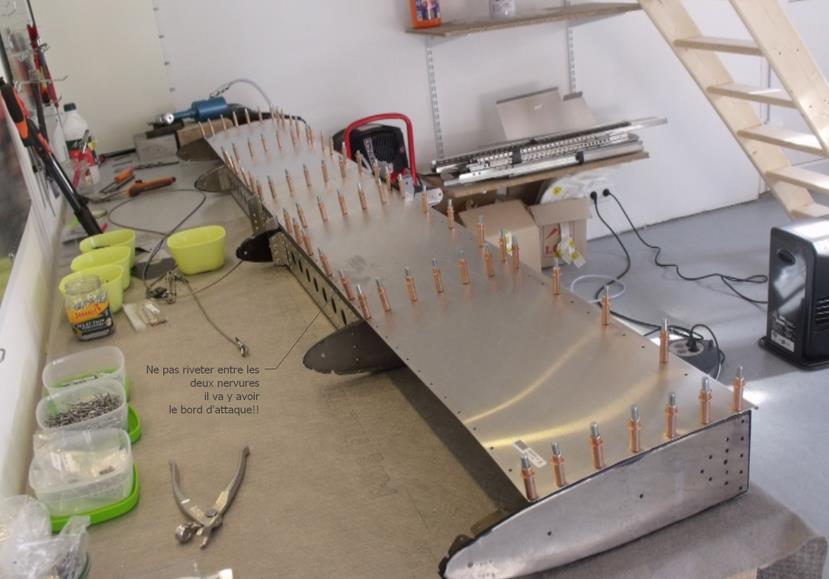

Attention de ne pas riveter trop vite!!! |  Quand on rivette le revêtement sur la structure il faut faire attention de ne pas riveter la tôle sur le longeron car il va falloir "chapeauter" le tout par le bord d'attaque, mèfi !!! |
|

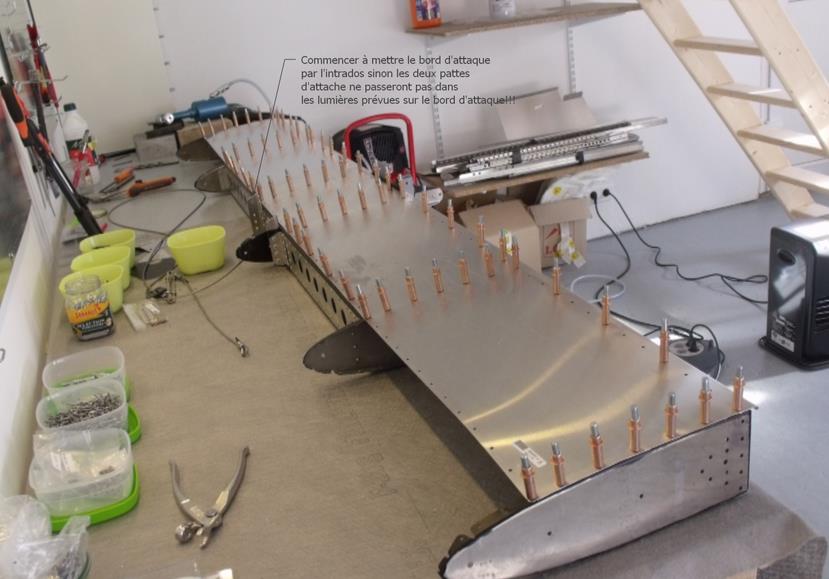

Pose du bord d'attaque |  Quand on installe le bord d'attaque il faut absolument commencer par l'intrados, sinon les deux pattes d'attache de la structure sur le fuselage ne passeront pas dans les deux lumières prévues pour ça!! |
|
Pose du bord d'attaque |  Il faut s'aider de sangles pour mettre en forme le bord d'attaque.
Attention de ne pas déformer la tôle en faisant des plis. |
|

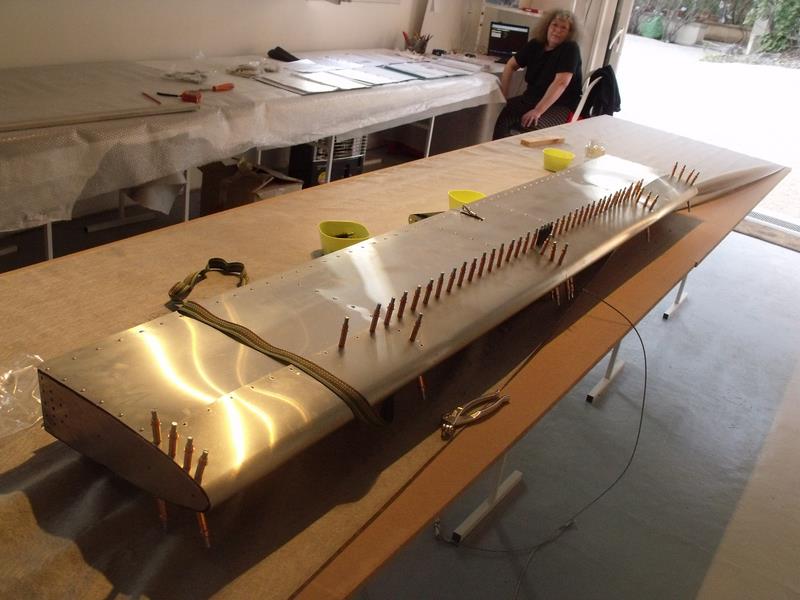

Voilà, après ça déroule... |  On a quand même dériveté 160 rivets avec nos conneries!!
Promis, on ne se trompera plus! |
|
Il est 18h30.... |  .. |
|

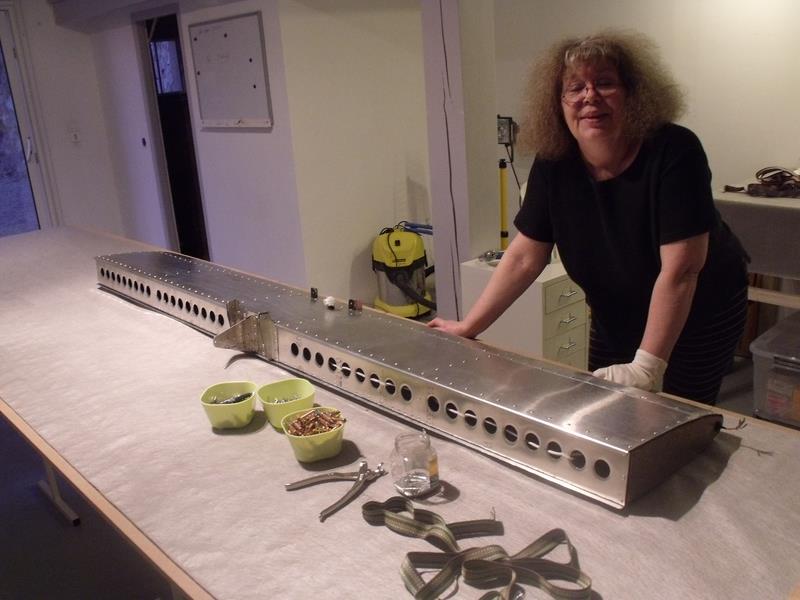

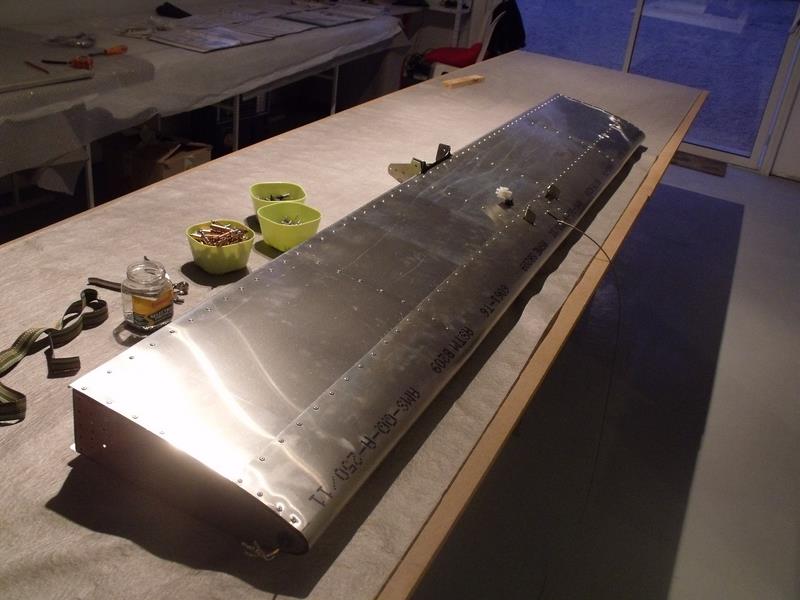

Et on a terminé le stabilisateur!! |  Ca s'arrose!!!! |
|

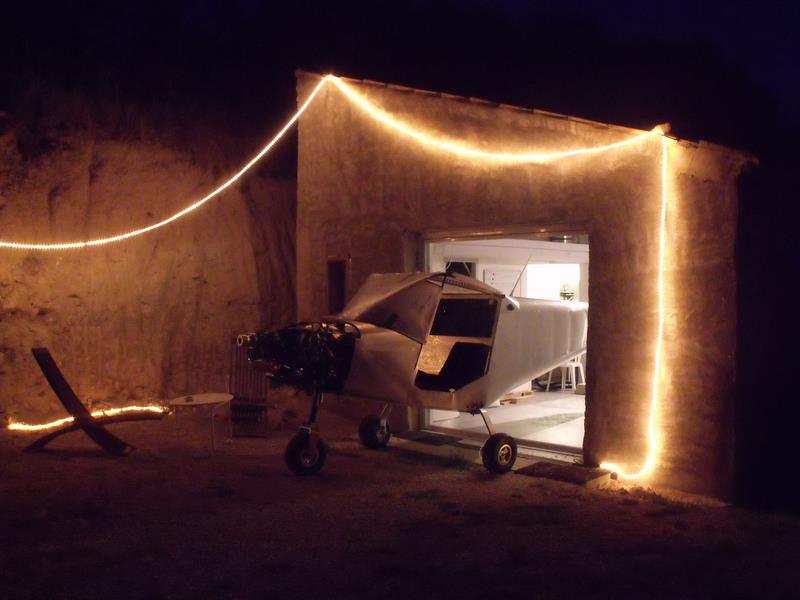

Vendredi 24 aout |  Le zyozyo profite de la fraîcheur toute relative du soir pour sortir le bout de son nez |
|
Installation des barrettes équerres qui tiendrons les saumons en plastique |  . |
|

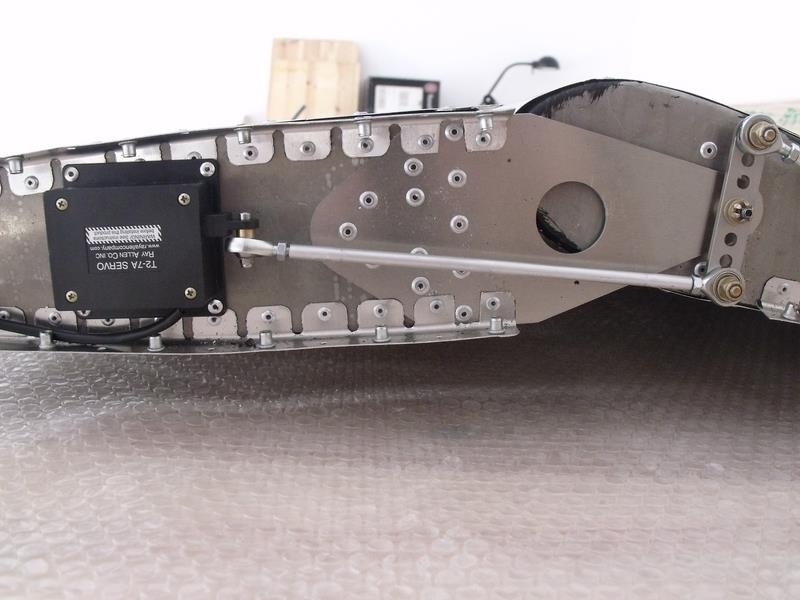

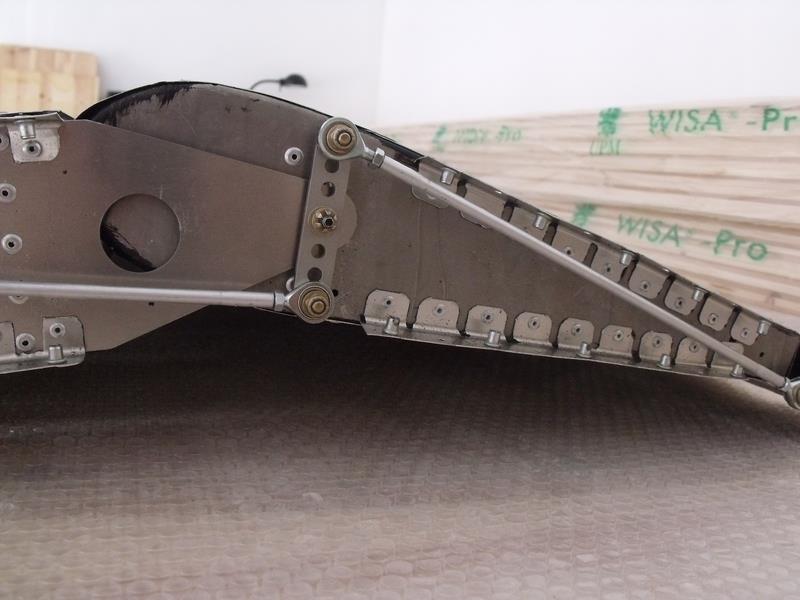

Les barrettes sont en place ainsi que le système de trim électrique |  . |
|
|
|
|

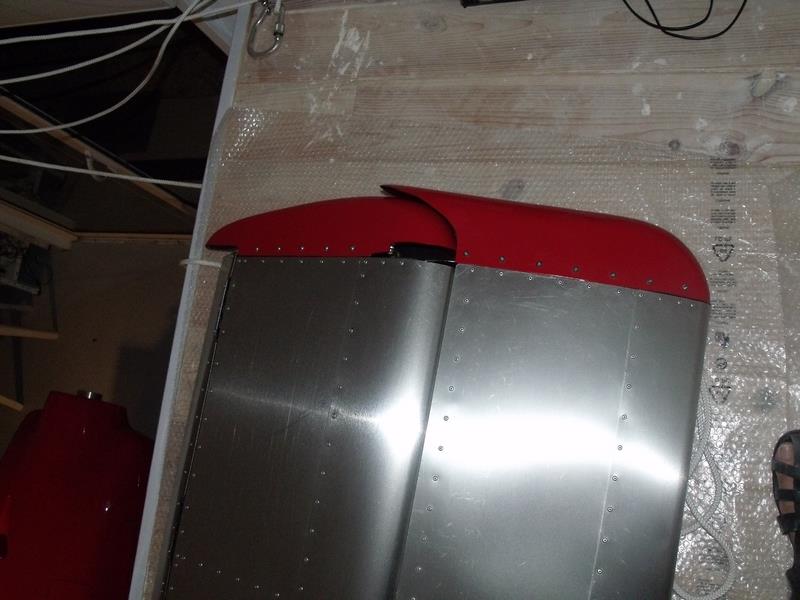

Vendredi 7 septembre |  Ajustage et mise en place des saumons du stabilisateur, réglage du trim électrique: une après midi de travail. |
|
|
