 Les ailes, structure |  | | Début le 6 mars 2012 |
|
On rassembe toutes les pièces... |  qui concernent l'aile droite, ça prend bien deux heures et encore il nous manque une pièce répertoriée mais qui n'apparaît jamais dans le manuel de montage..une énigme de plus! |
|

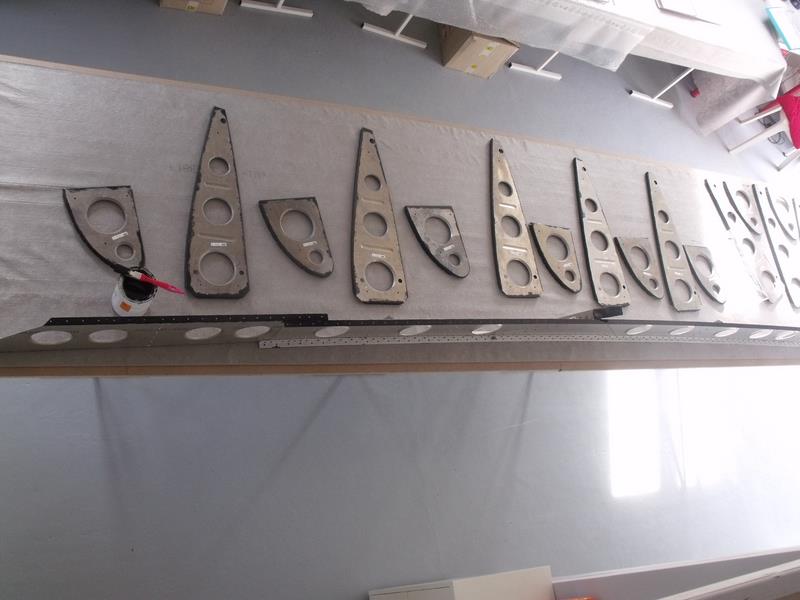

Mise en peinture |  des nervure et du longeron principal |
|

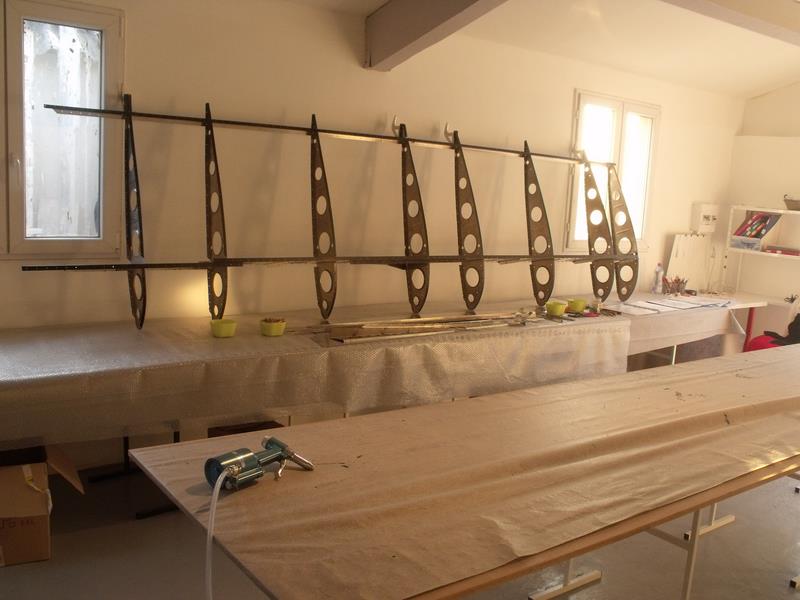

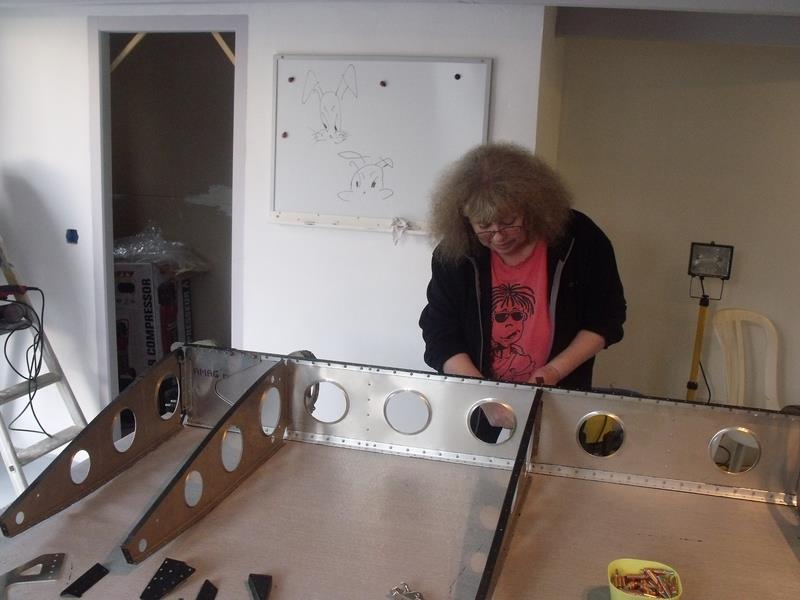

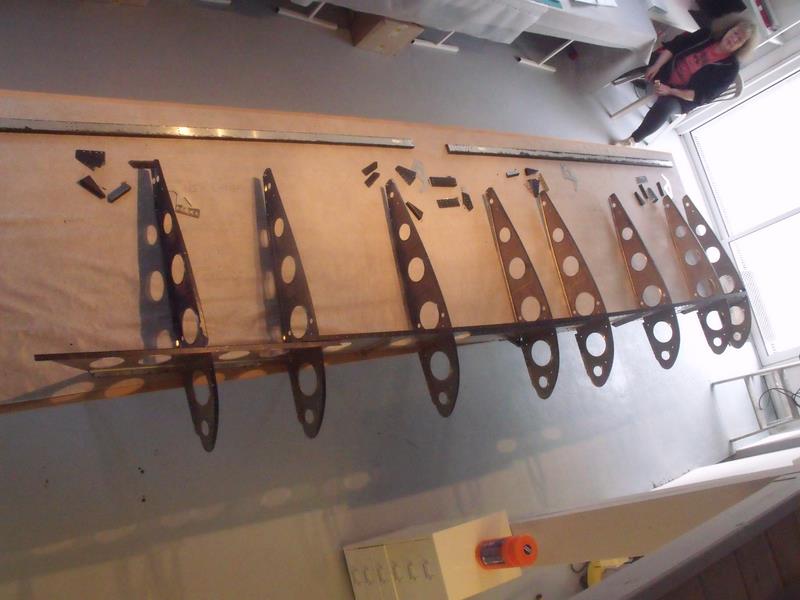

Assemblage à blanc |  .. |
|
Décollage des étiquette |  En attendant le décollage de l'avion... |
|

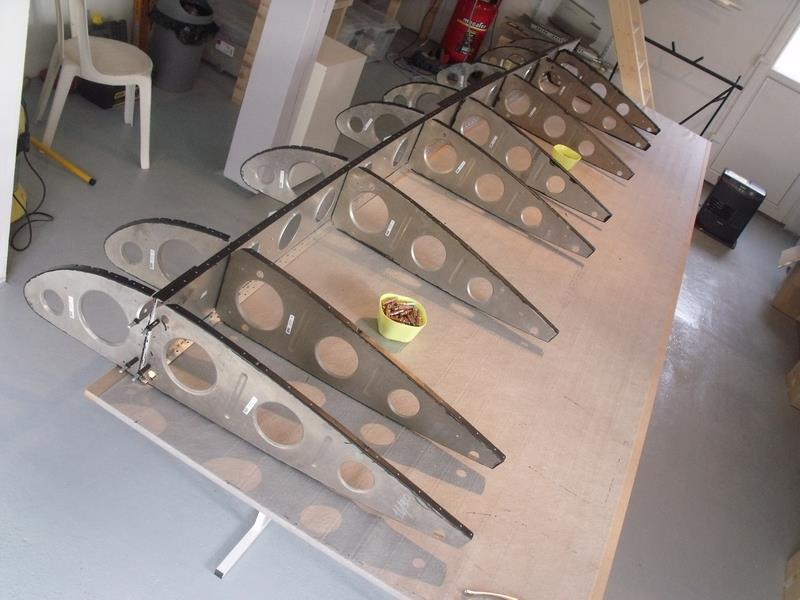

Longeron et nervures sont rivetés |  Et le longeron arrière ainsi que les pièces qui vont soutenir les volets sont peintes. |
|
Pareil |  Voilà, il est 18 heures, l'heure d'aller travailler sur mon nouveau piano tout neuf. |
|
Jeudi 8 mars | Et ben aujourd'hui c'était répétition avec le quintet, on peut pas être partout à la fois !!!
Promis on rebosse demain !! |
|
Vendredi 9 mars 2012 |  Assemblage et rivetage des supports de volets |
|
|

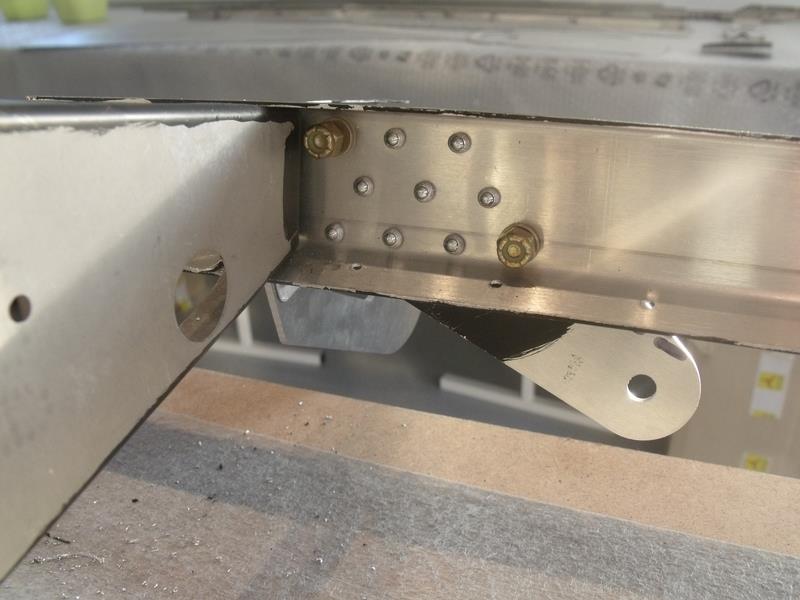

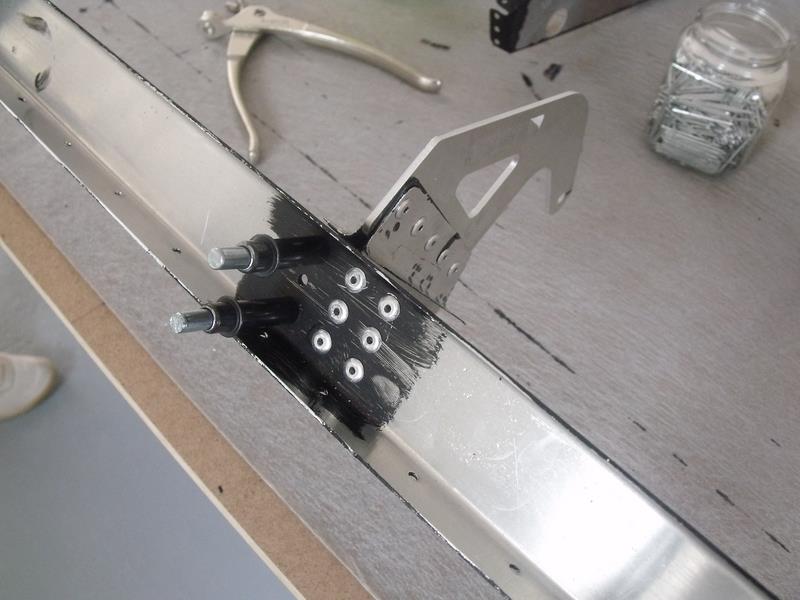

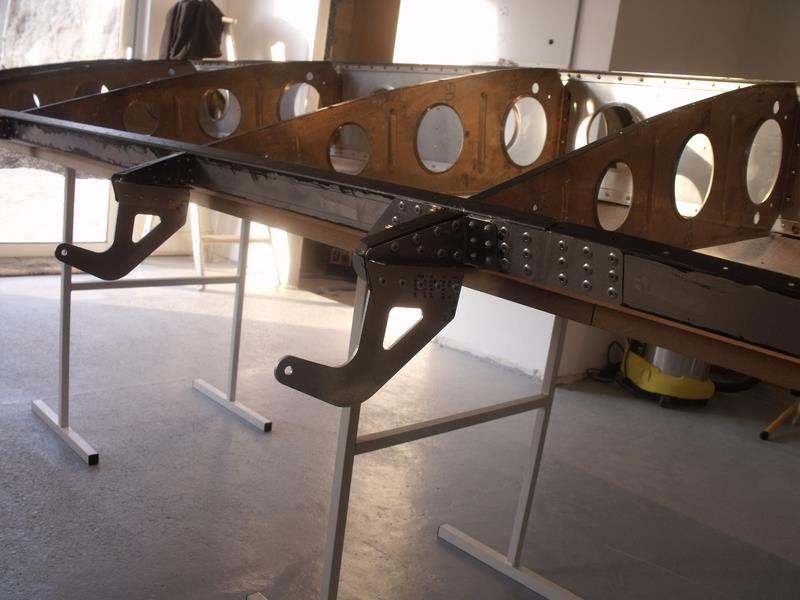

Détails de la platine... |  d'attache des haubans sur le petit longeron, rivetée et boulonnée. |
|
|

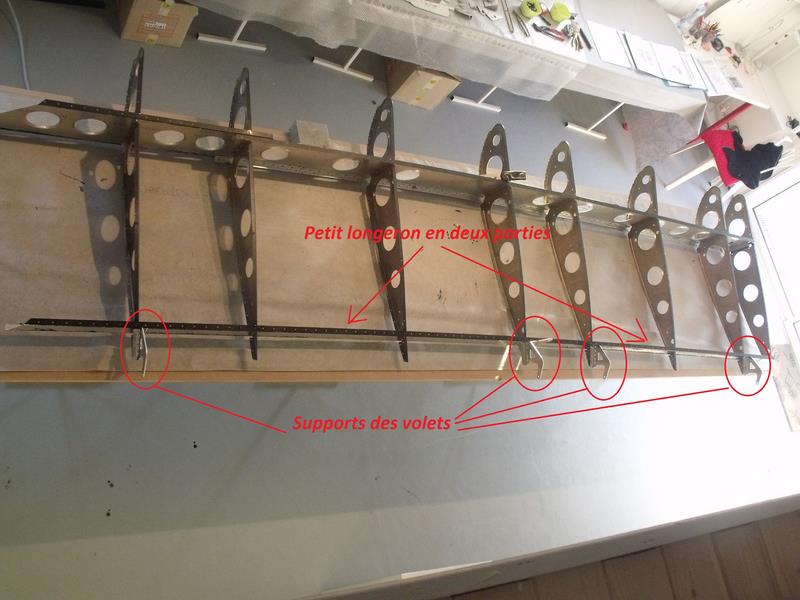

Le petit longeron... |  côté bord de fuite, est en deux parties réunies au milieu par deux platines rivetées intérieur/extérieur et sur laquelle est fixée également l'attache arrière des haubans. |
|
|
On voit bien les attaches des volets |  .. |
|
|

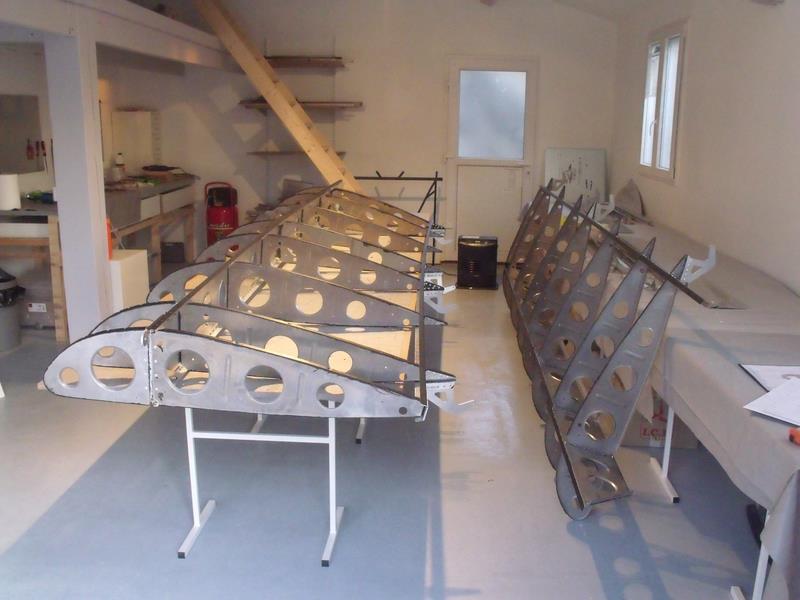

On stocke la structure de l'aile... |  sur les tréteaux pour pouvoir attaquer la deuxième aile.
En effet il nous manque les strobes qui sont commandés et qu'il faudra installer avant de refermer les ailes. |
|
Et c'est reparti pour l'aile gauche... |  Demain c'est relâche, on reprend théoriquement dimanche. |
|

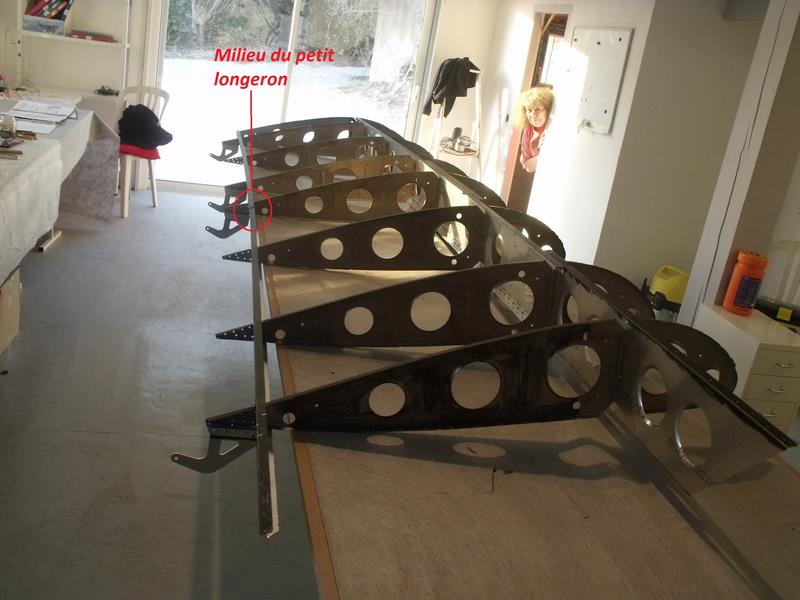

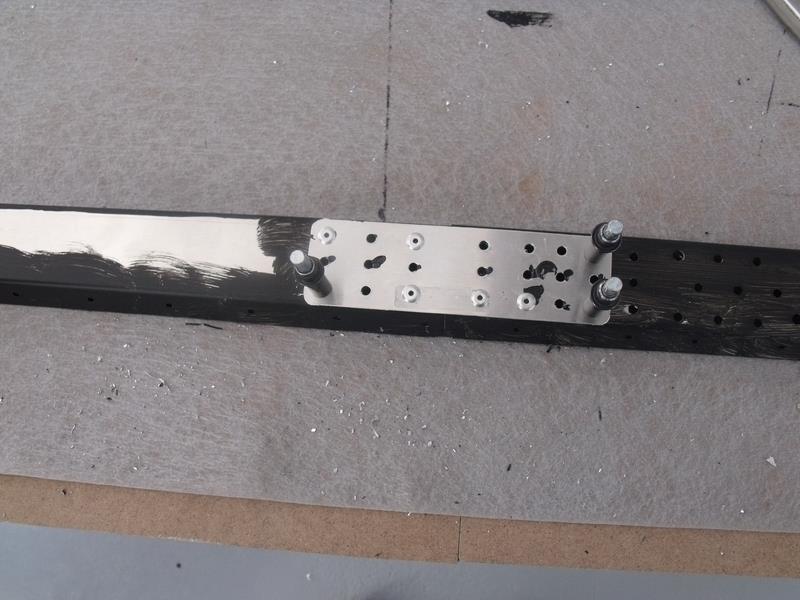

Dimanche 11 mars, montage de l'aile gauche |  On refait donc pareil pour l'aile gauche, on en profite pour montrer des détails non vus sur l'aile droite comme ci-contre l'assemblage des deux demi petits longerons arrière |
|

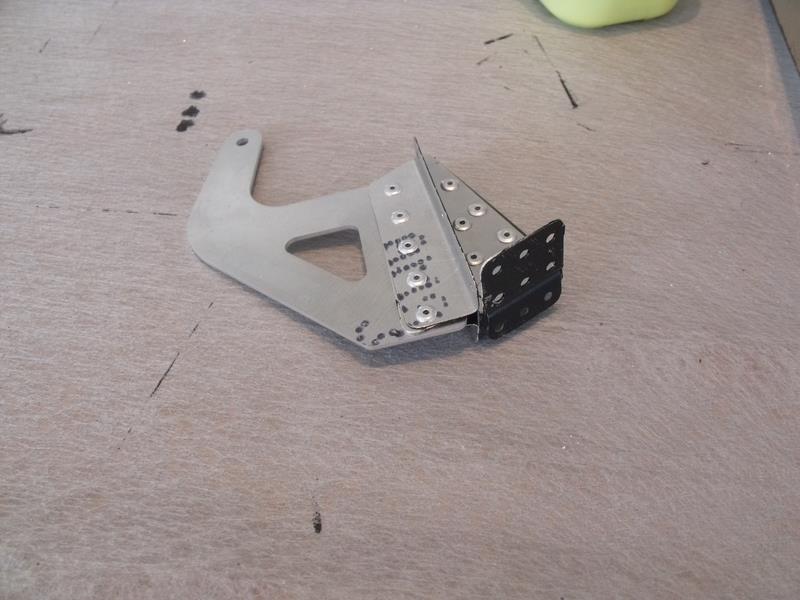

La fixation... |  des attaches de volets sur le petit longeron arrière |
|
L'ossature de l'aile gauche... |  est terminée |
|
Ici placée à la verticale... |  contre le plan de travail |
|
Mais il va falloir les ranger quelque part. |  Dominique se creuse la cervelle pour arriver à trouver un rangement fonctionnel |
|

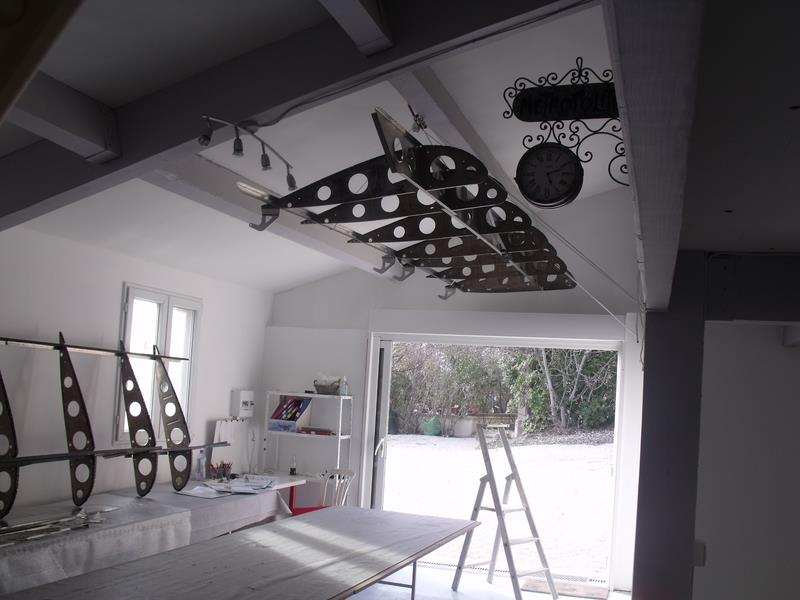

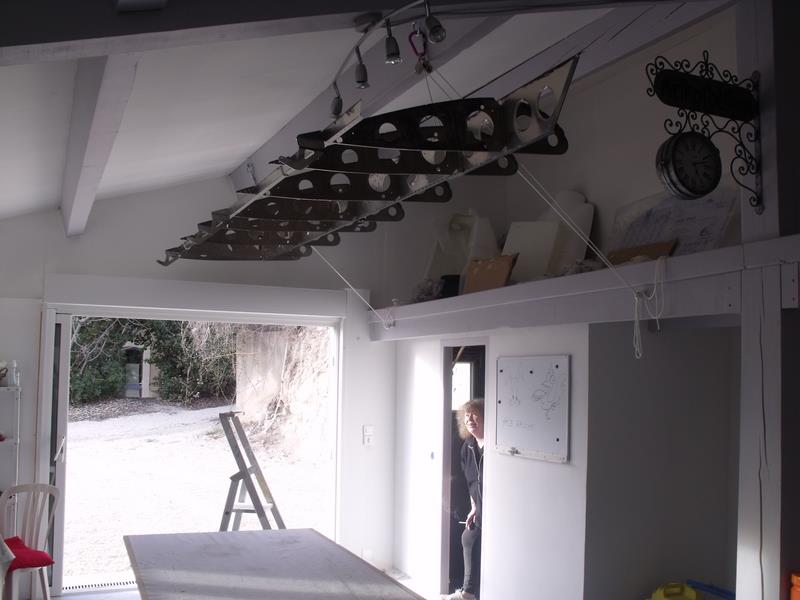

 Lundi 12 mars, rangement d'une aile au plafond
Il est pas beau ce lustre ?? |
|
|
|
Dimanche 9 septembre |  Derniers petits travaux de finition sur les ailes, entre autre le ponçage des petits rivets de bord de fuite. |
|

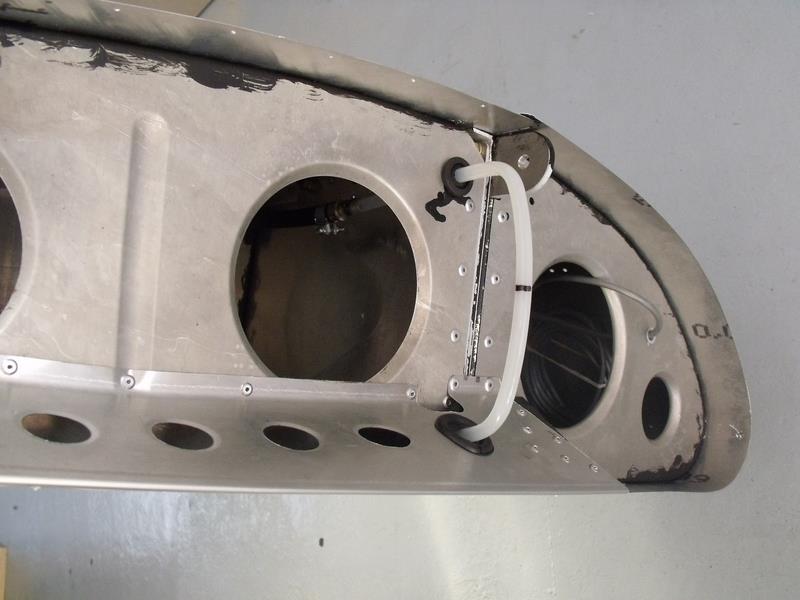

 l'installation de la "jauge" d'essence (celle qui ne tombe jamais en panne) |
|
Mardi 11 septembre |  On remet les ailes dans le bon sens (saumon accessible) pour pouvoir peindre les bouts. |
|

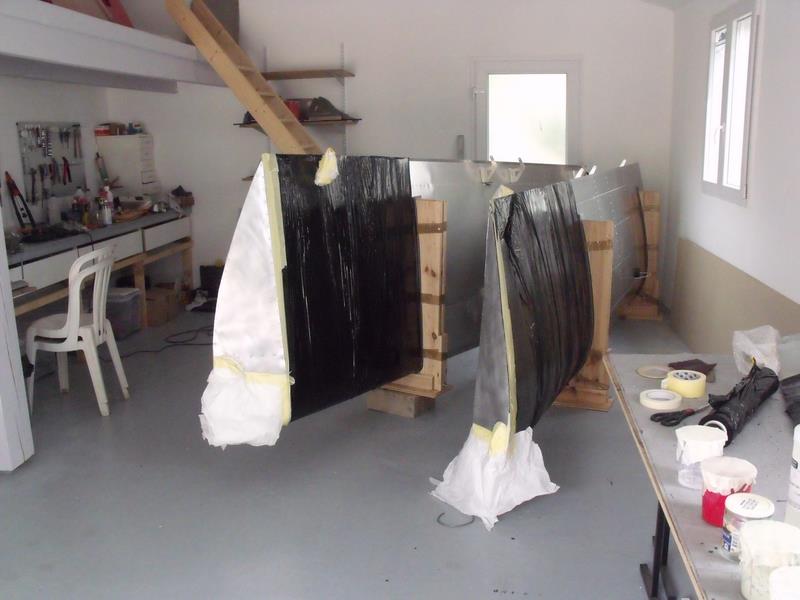

Mercredi 12 septembre |  Préparation des ailes pour la peinture |
|

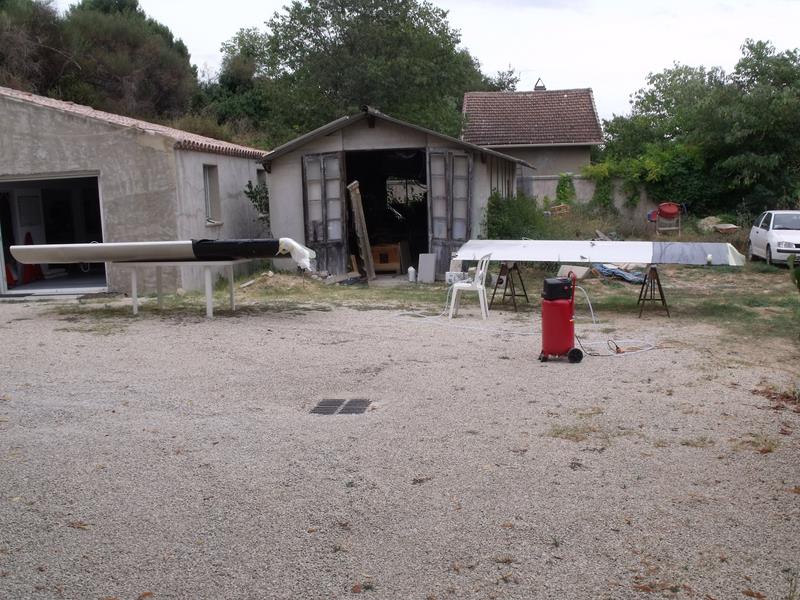

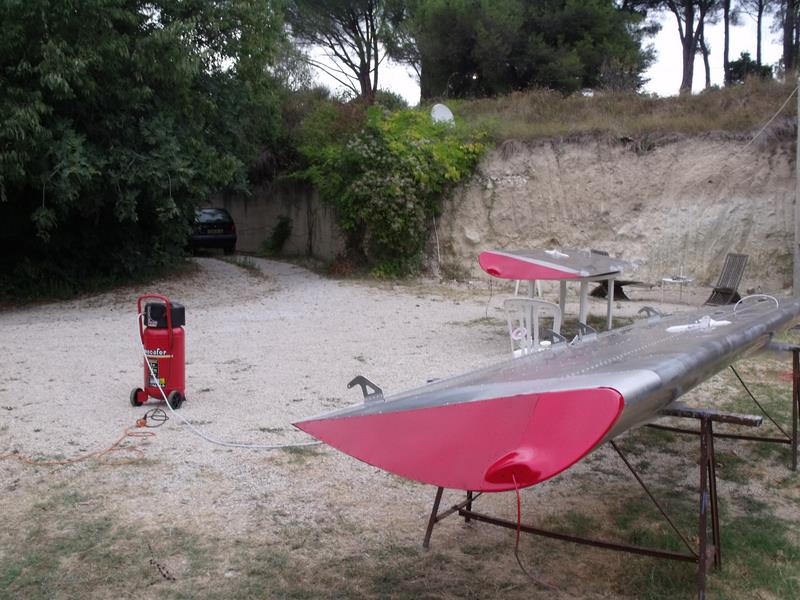

 Le chantier de peinture dans le jardin.
Le temps est menaçant mais nous courons le risque d'engager la procédure de peinture pour les bouts d'ailes, de volets et la fourche. |
|

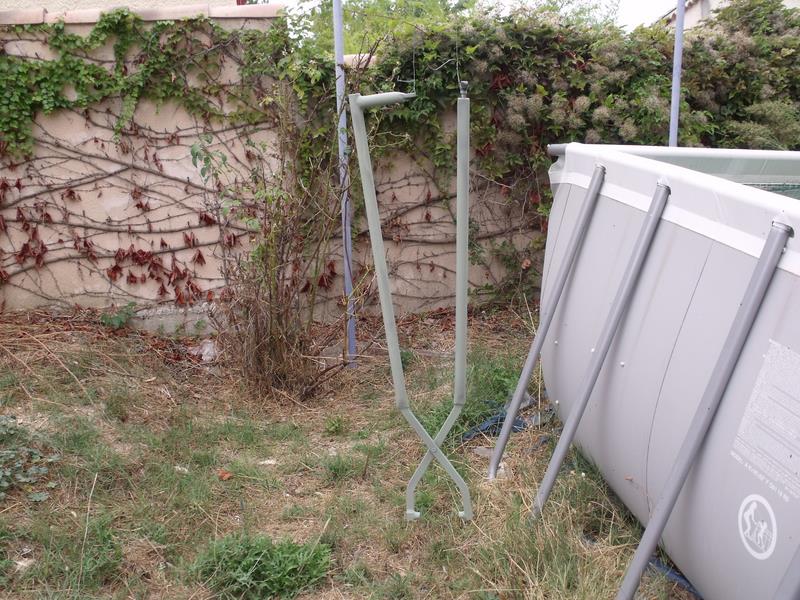

 Passage de l'apprêt phosphatant sur la fourche |
|

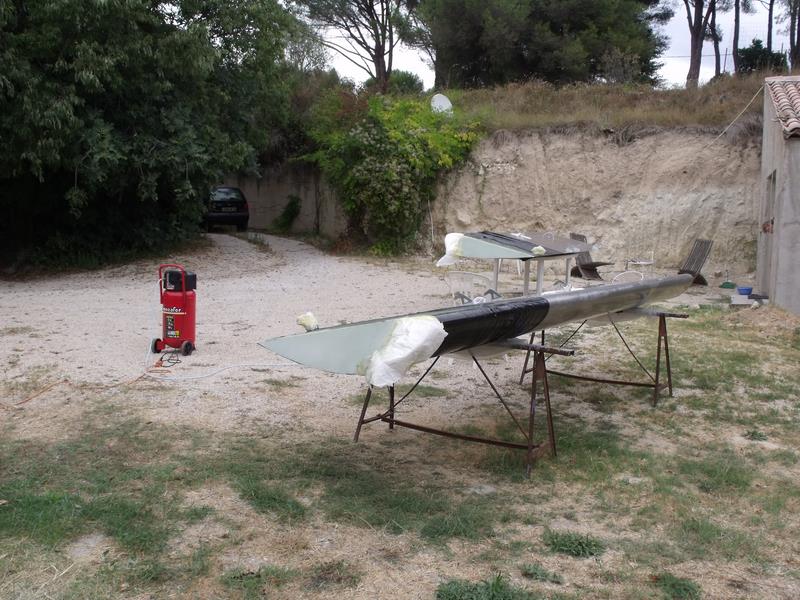

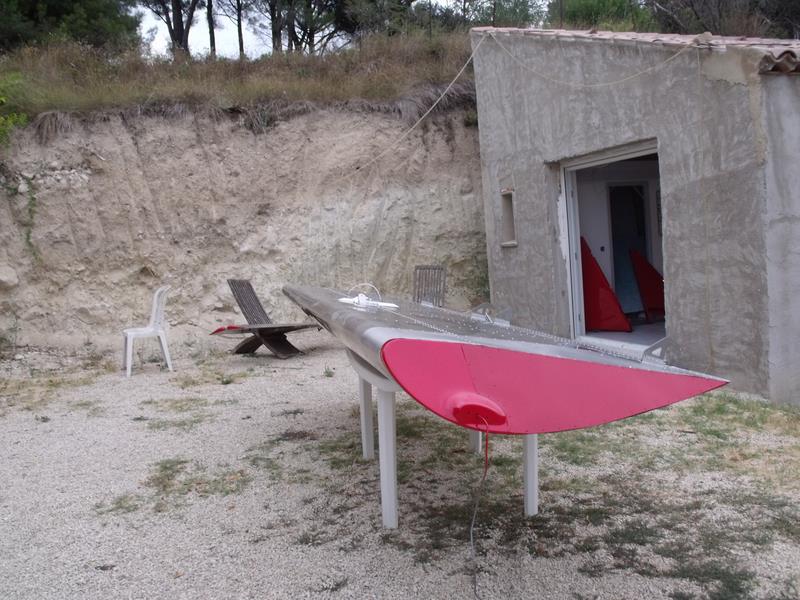

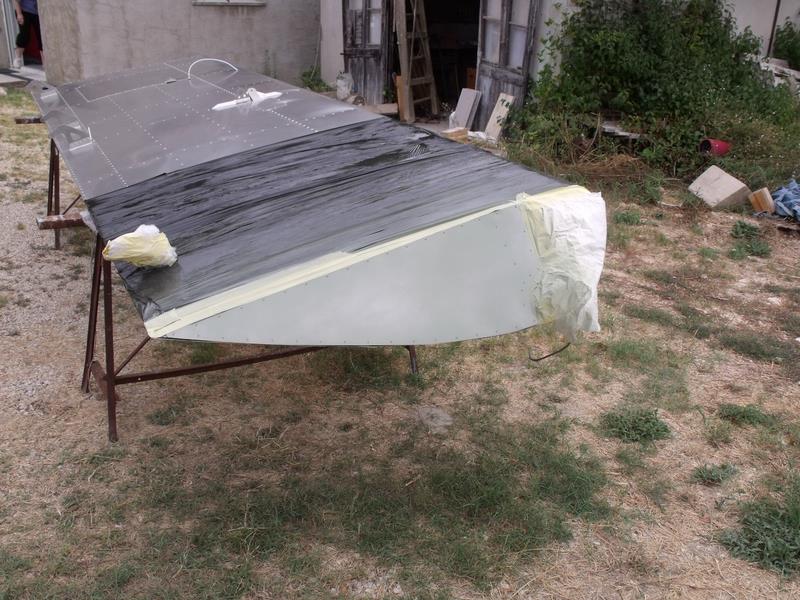

 Passage de l'apprêt phosphatant sur les saumons d'ailes. |
|
|

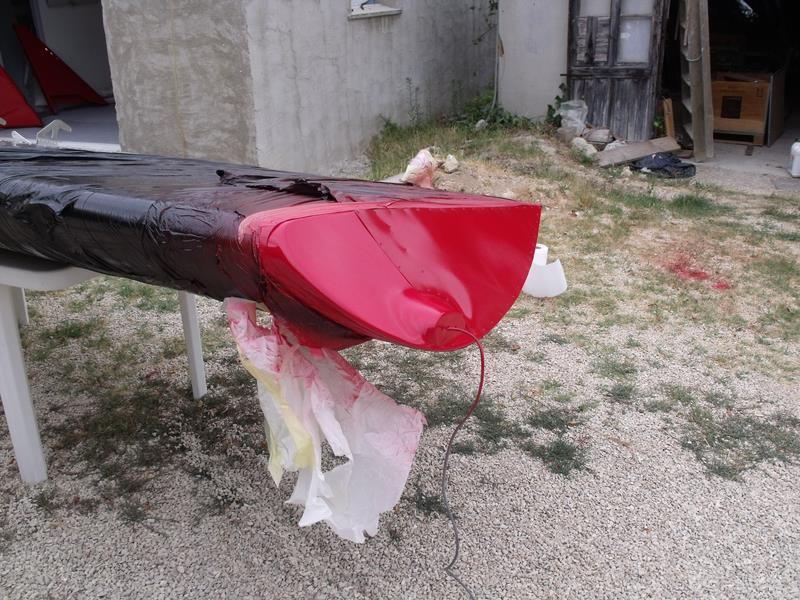

 Peinture sur les volets |
|
 Peinture sur les aile |
|
|

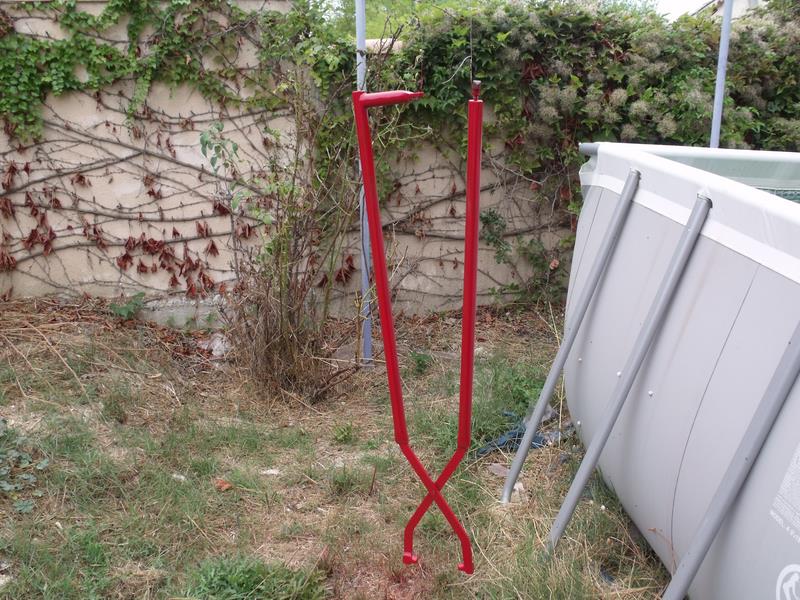

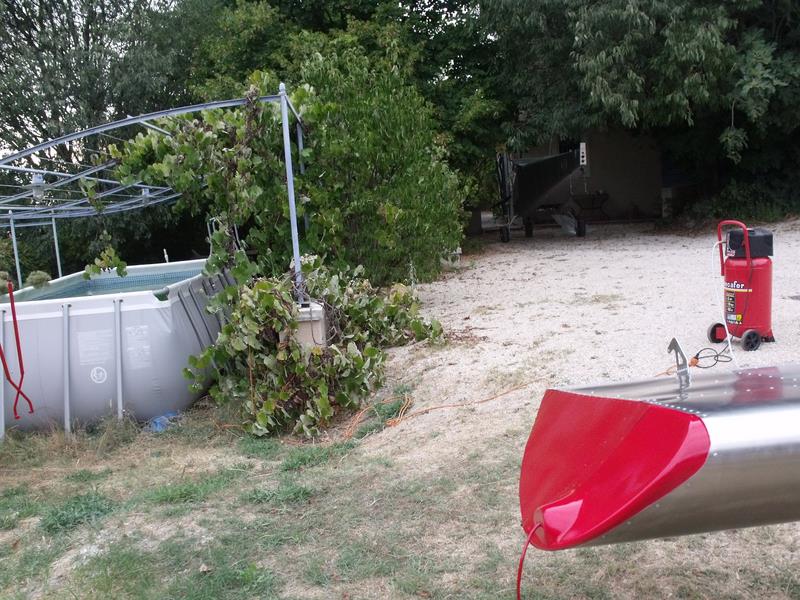

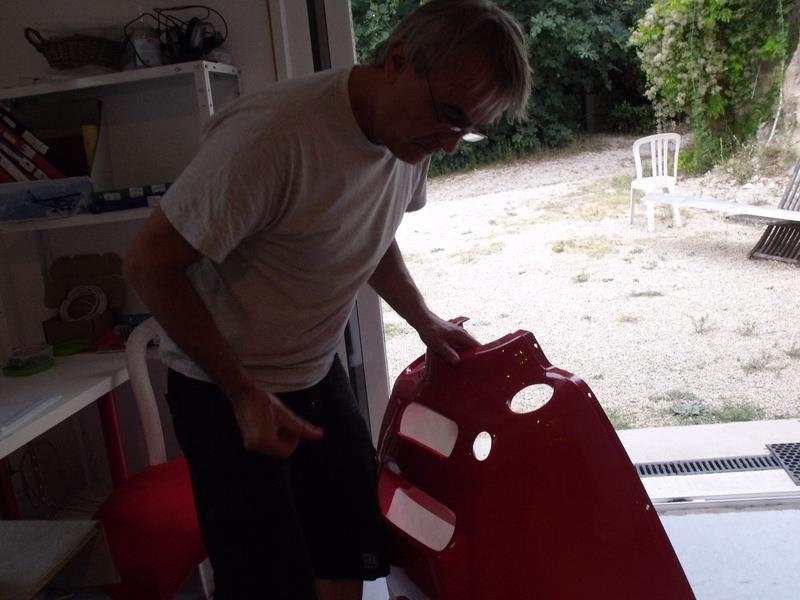

 Peinture sur la fourche |
|
 Mise en place du plexis du phare d'atterrissage |
|
|

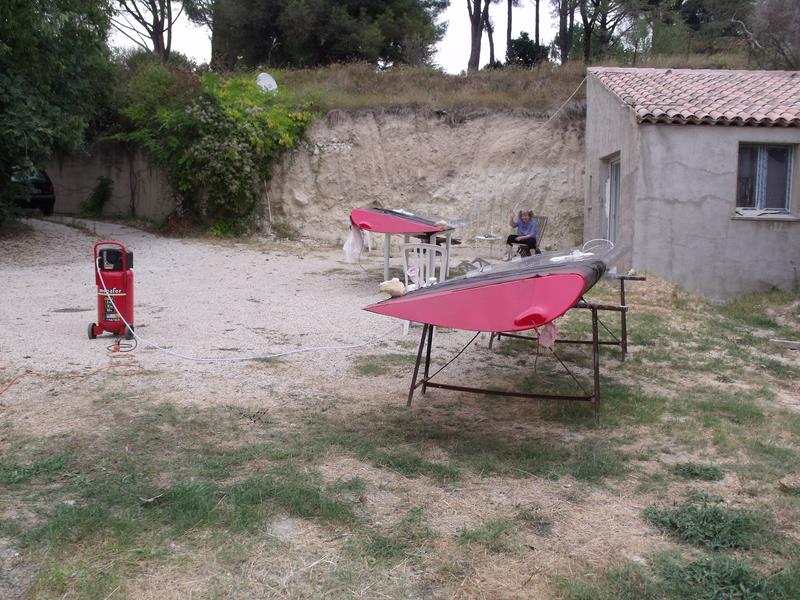

 Deuxième couche de peinture, ça commence à causer... |
|
|
|
|

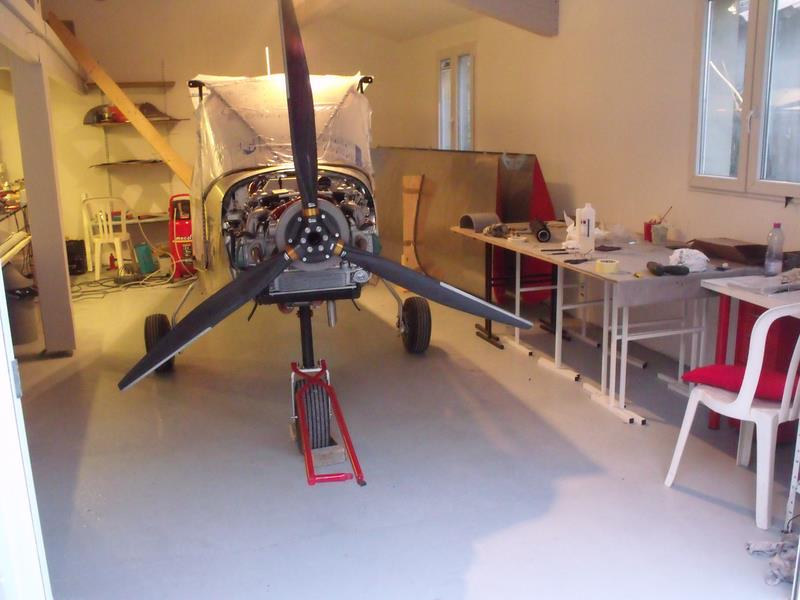

Tout le monde a réintégré le bercail |  En attendant demain, dernier jour à Pertuis pour le Zyozyo |
|
|
